آموزش نصب سخت افزاری :

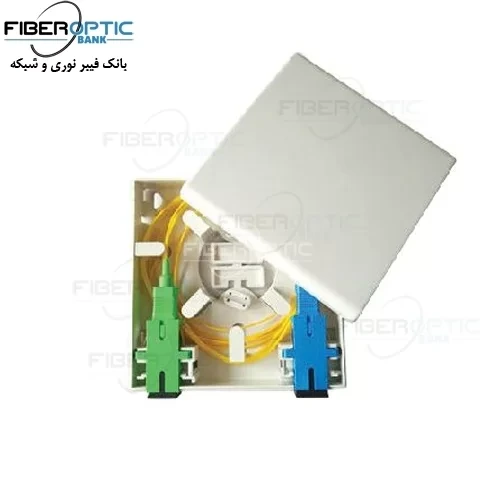

بعد از دراپ کشی توسط مخابرات و کشیدن فیبر از FAT تا درب منزل مشترک ، فیبر به داخل باکس OTO یا همان پریز فیبر نوری وارد می شود.این OTO در داخل منزل مشترک توسط مخابرات نصب می شود. رنگ کانکتور ها ممکن است سبز و یا آبی باشد که جهت اطلاع بیشتر به این بخش مراجعه کنید.APC-UPC

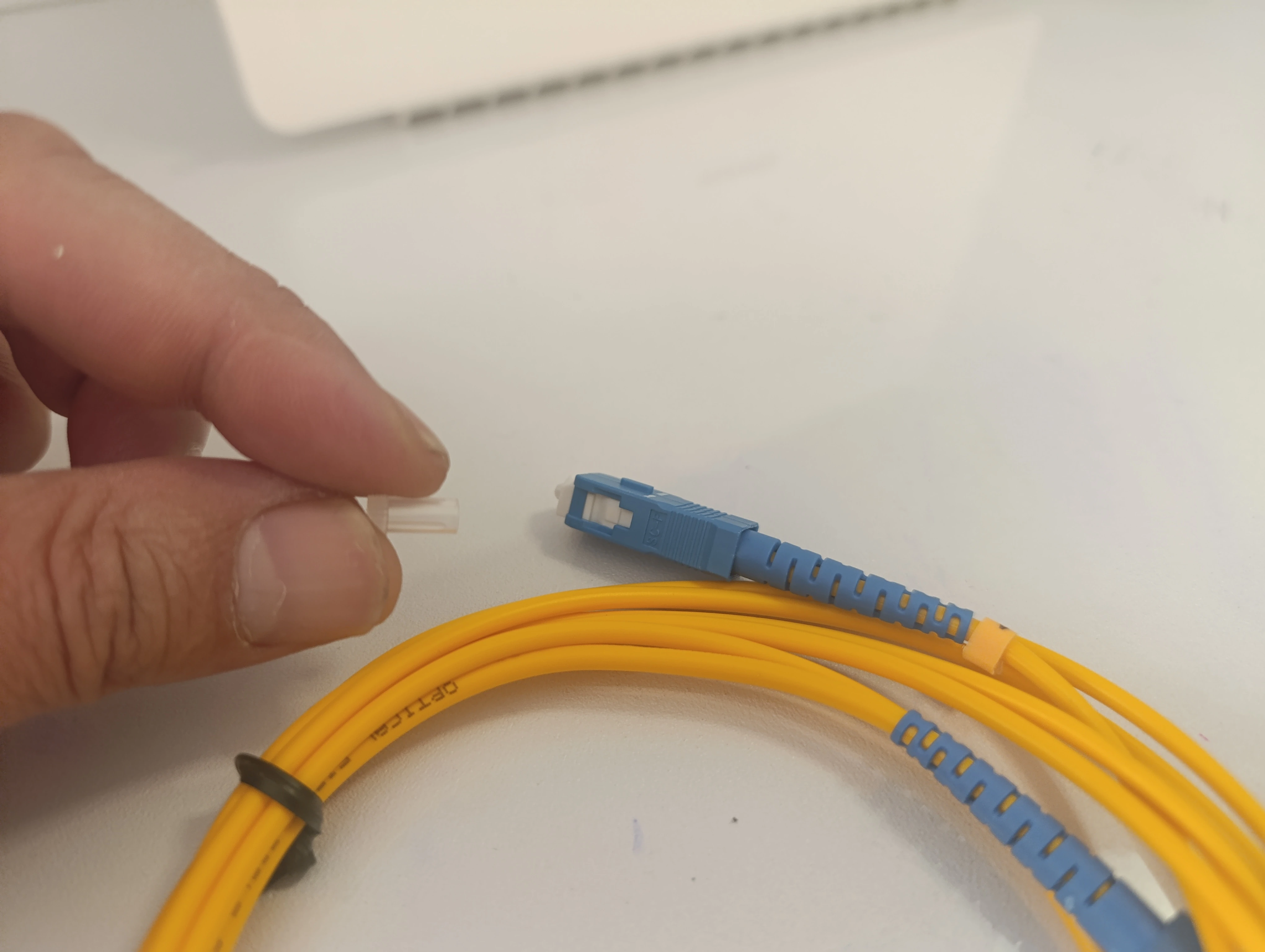

توسط پچکورد که دو سر آن دارای کانکتور از نوع فشاری هست یک طرف را داخل OTO و طرف دیگر را به مودم وارد کنید. توجه کنید بر روی پچکورد یک برجستگی خطی همانند شکل زیر وجود دارد که جهت آسان نمودن ورود به داخل OTO و مودم استفاده می شود و چنانچه این جهت رعایت نشود پچکورد وارد دیوایس ها نمی شود. لازم به ذکر است جهت پلمپ پچکورد در سر هر کانکتور یک پلاستیک وجود دارد که بعد از باز کردن پچکورد حتما آنرا در بیاورید.

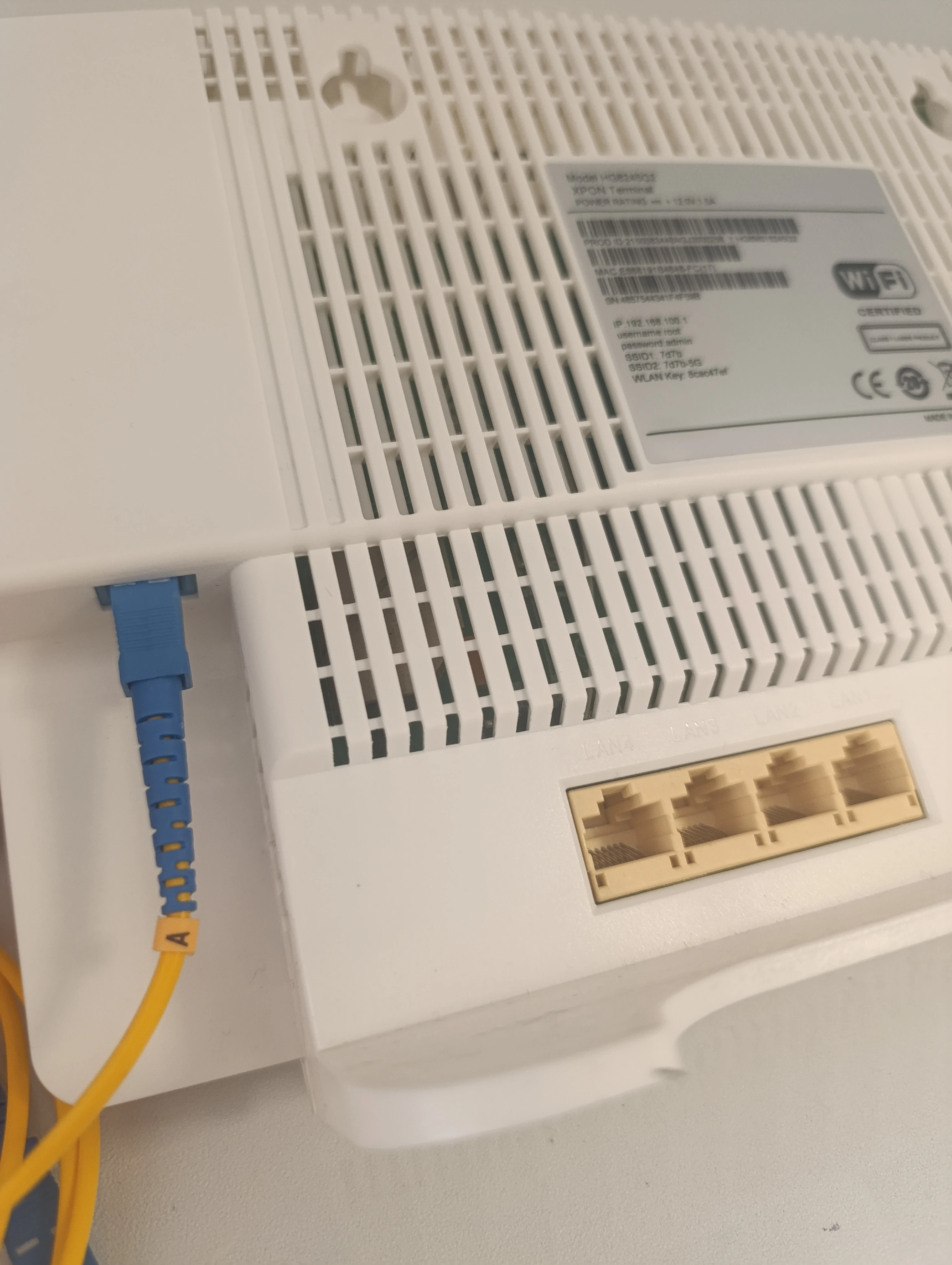

حالا کانکتور پچکورد را مثل شکل زیر در داخل مودم وارد کنید و دیگر کار تمام هست.توجه شود مودن پلمپ دارای یک پلاستیک مشکی در بخش ورودی مودم فیبر نوری وجود دارد که در هنگام استفاده در آورده شود.

تا اینجا راجع به ورودی های مودم صحبت کردیم و حال به سراغ خروجی ها می رویم.

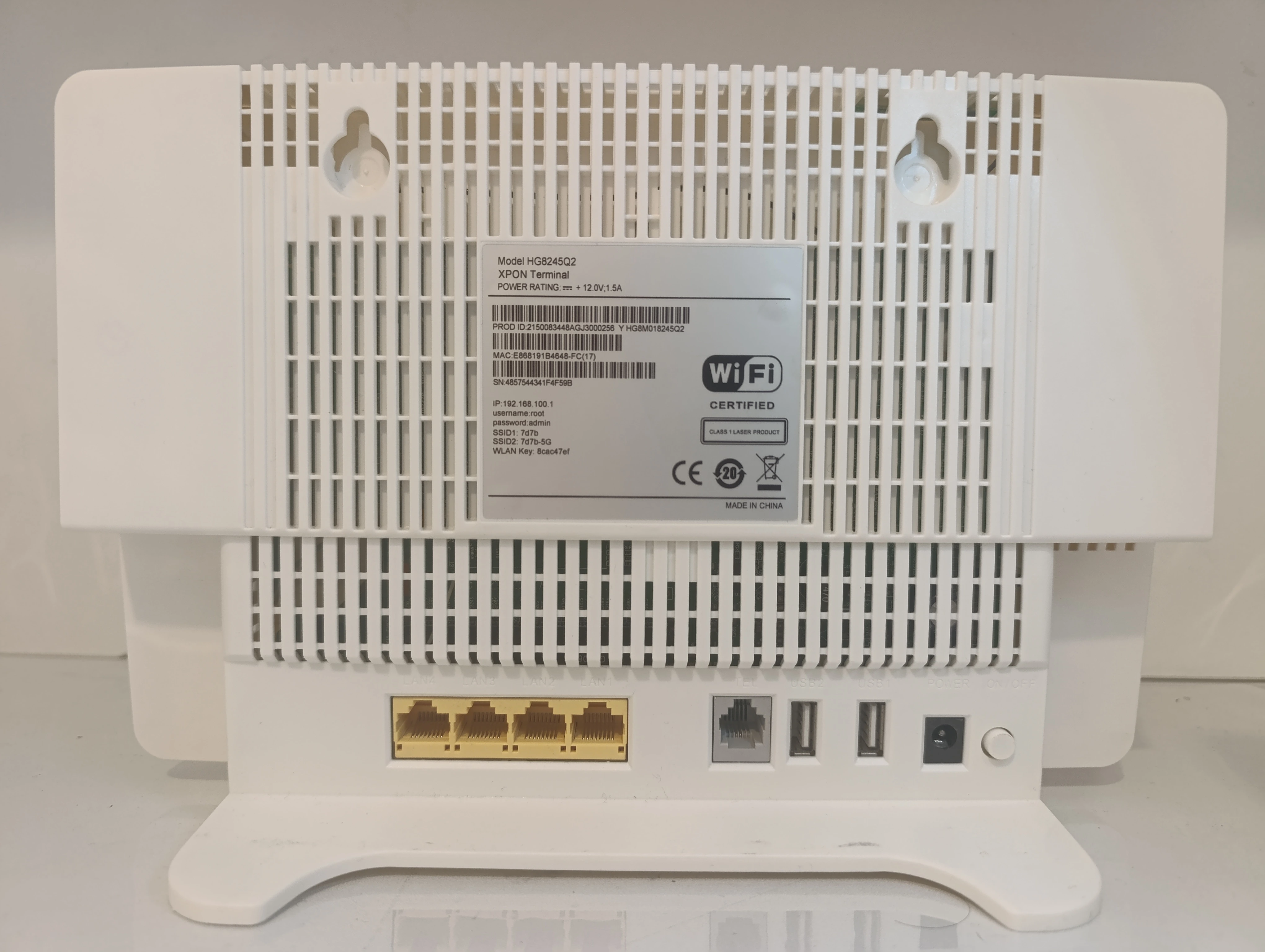

در قسمت پایین و پشت مودم 4 پورت زرد رنگ وجود دارد که پورت های LAN می باشند و برای ارتباط سیمی با کامپیوتر و لپ تاپ از طریق کابل شبکه RJ45 جهت دریافت دیتا و اینترنت استفاده می شود و از نوع گیگ می باشند . بطوریکه کل سرعت فیبر نوری و سرویس خریداری شده از مخابرات قابل دریافت توسط این پورت ها می باشد. همچنین یک پورت طوسی جهت اتصال به تلفن معمولی جهت Voice وجود دارد. توجه شود دیگر همانند گذشته ارتباطات صدا از طریق سیم مسی نبوده و از طریق اینترنت و بر بستر IP صدا منتقل می شود که به آن VOIP می گویند.

همچنین دارای 2 پورت USB جهت انتقال دیتا بصورت سریال وجود دارد و در کنار آن آداپتور بصورت سوزنی و باید با مشخصاتی که در لیبل پشت مودم وجود دارد استفاده شود.همچنین کلید ON و OFF جهت روشن و خاموش کردن مودم تعبیه شده که با فشار دادن بر روی آن مود آن تغییر می کند.

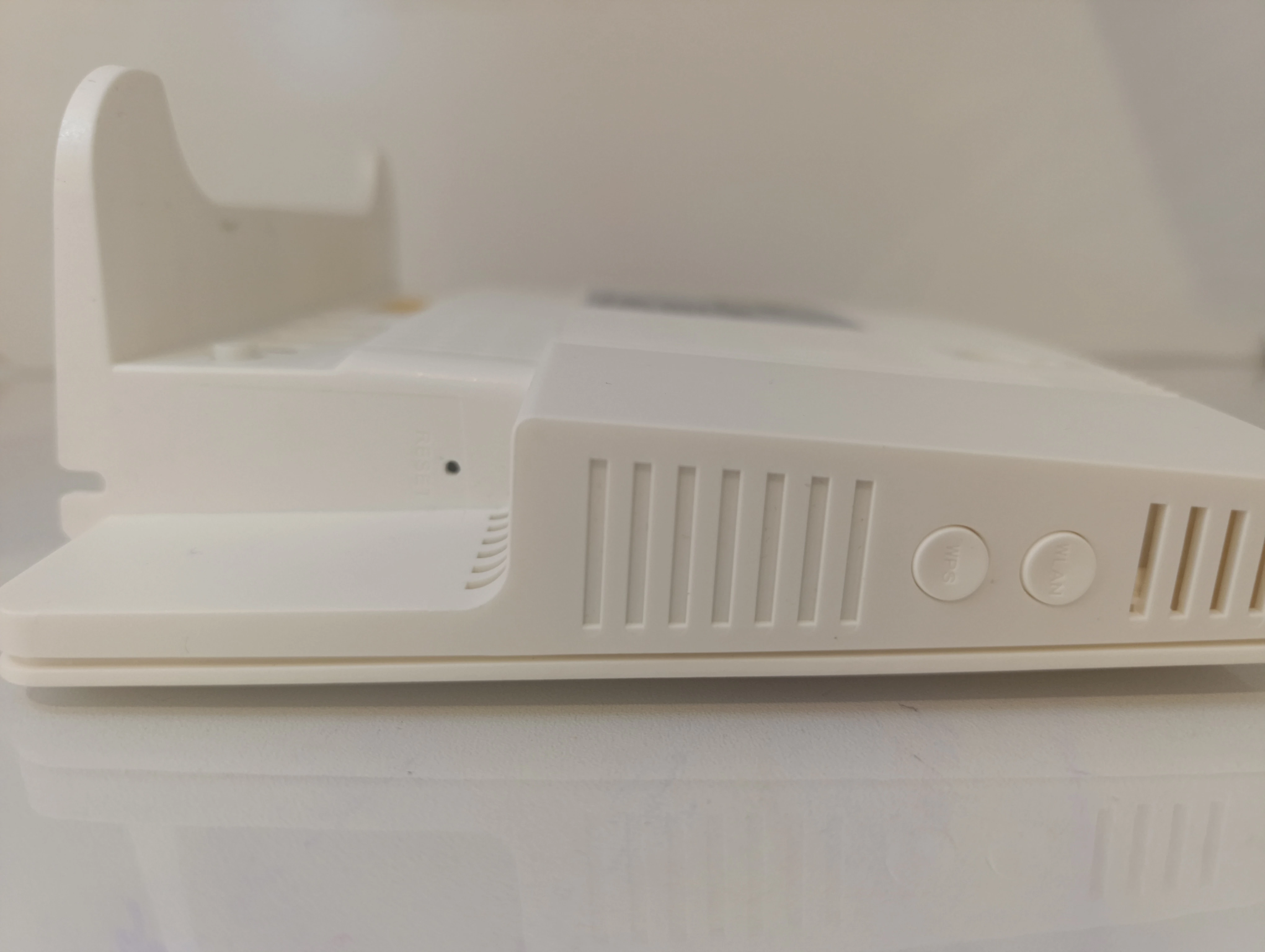

در سمت راست مودم 2 کلید WLAN و WPS برای فعال کردن سخت افزاری حالت WIFI استفاده می شود که در حالت عادی چندان کارایی ندارد و در زیر آن سوراخی جهت ریست سخت افزاری مودم که توسط سوزنی و با فشردن حدود 10 ثانیه اطلاعات داخل مودم به تنظیمات کارخانه بر می گردد. توجه شود در لحظه ریست کلیه چراغ ها به جز چراغ پاور در لحظاتی خاموش می شوند.

جهت آموزش نرم افزاری و کانفیگ مودم کلیک کنید.
